Wirbelpumpe

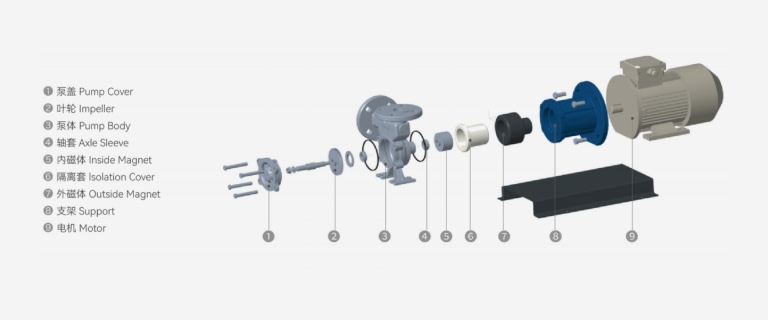

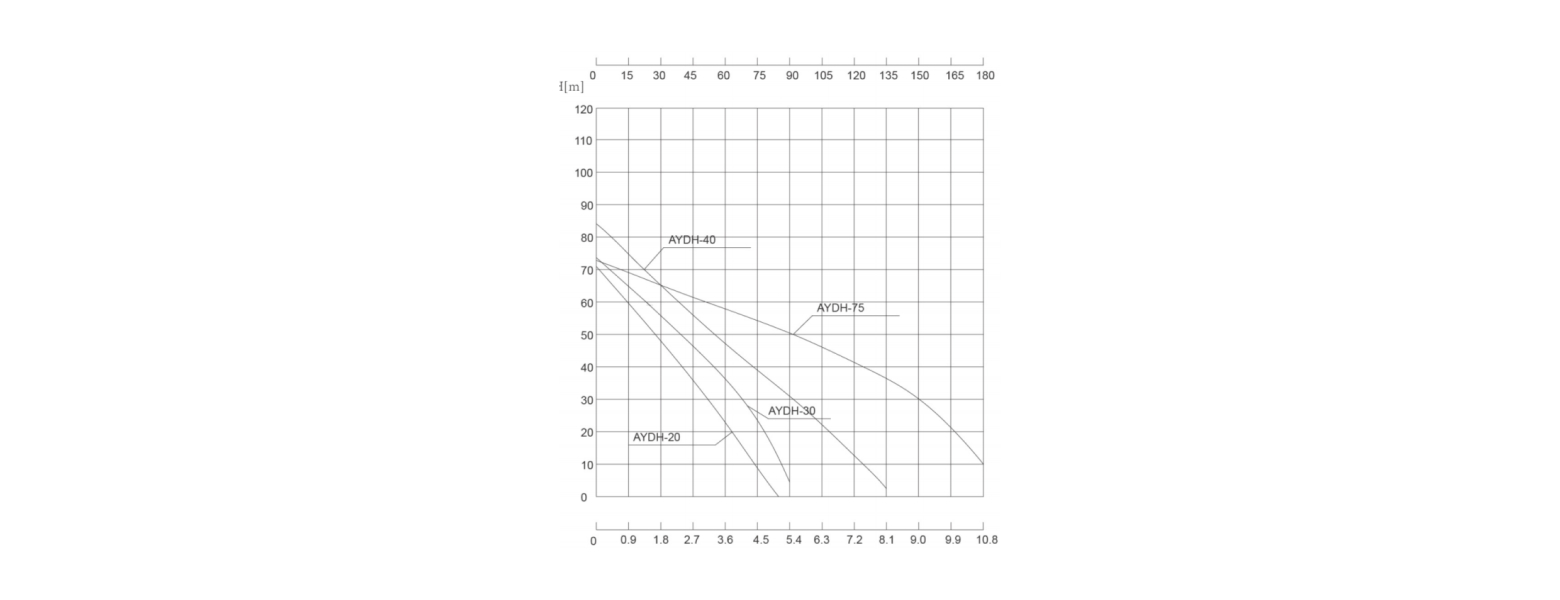

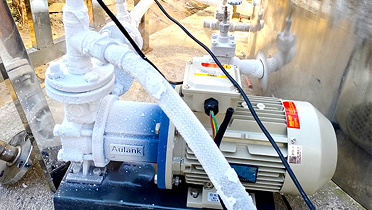

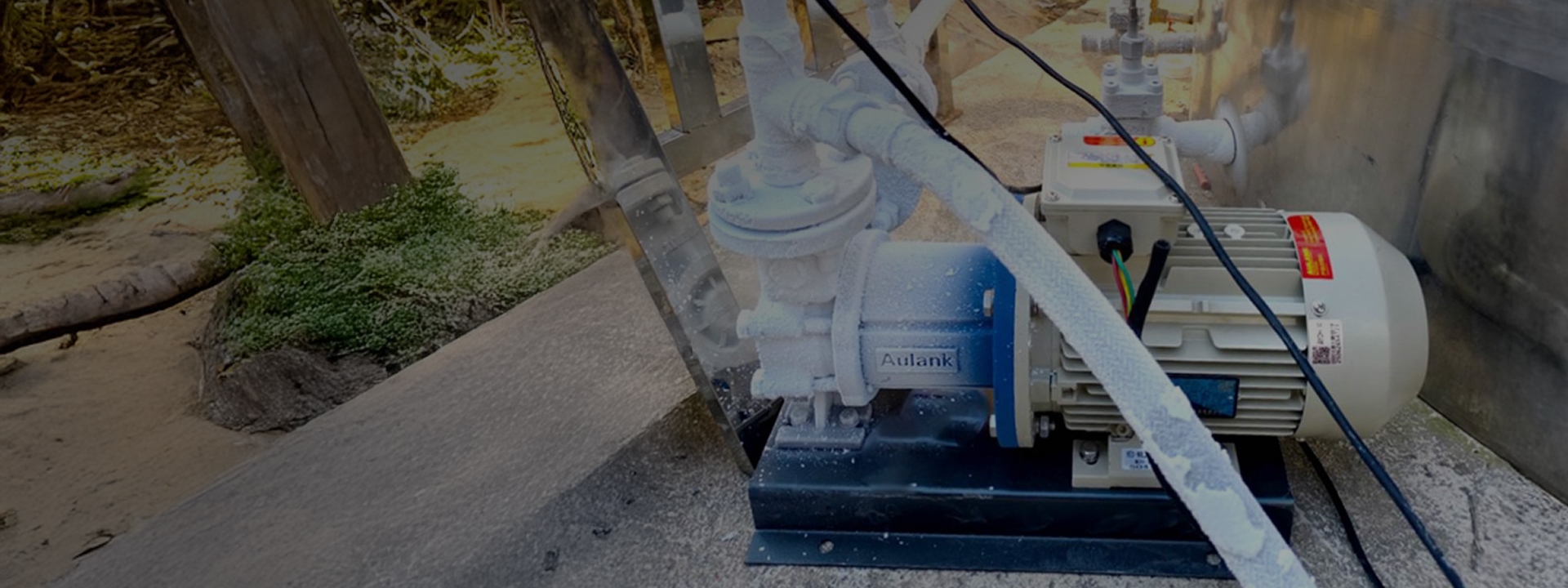

Die Aulank AYDH Flüssigstickstoffpumpe (magnetische Wirbelpumpe) ist eine regenerative Magnetpumpenkonstruktion. Die Baugruppe besteht aus Pumpendeckel, Regenerativlaufrad, Pumpengehäuse, Wellenhülse, Innenmagnet, Isolierhülse, Außenmagnet, Trägerfuß und Motorsystem. Das Drehmoment wird über eine magnetische Kupplung zwischen Innen- und Außenmagnet übertragen. Dadurch wird die Antriebsseite vollständig von der Fluidseite getrennt und ein Eindringen in die Welle verhindert. Dies reduziert das Risiko von Leckagen und Dichtungsausfällen unter kryogenen Bedingungen. Die Konstruktion ist für flüssigen Stickstoff und andere Ultratieftemperaturfluide optimiert und gewährleistet eine stabile Leistung bei hohen Förderhöhen und geringen Durchflussmengen bis zu Temperaturen von -196 °C. Dadurch eignet sie sich für kryogene Zirkulation, Tieftemperaturtests und sicherheitskritische LN₂-Systeme.

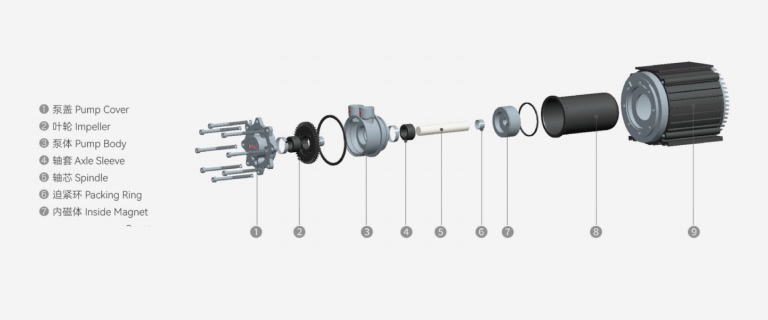

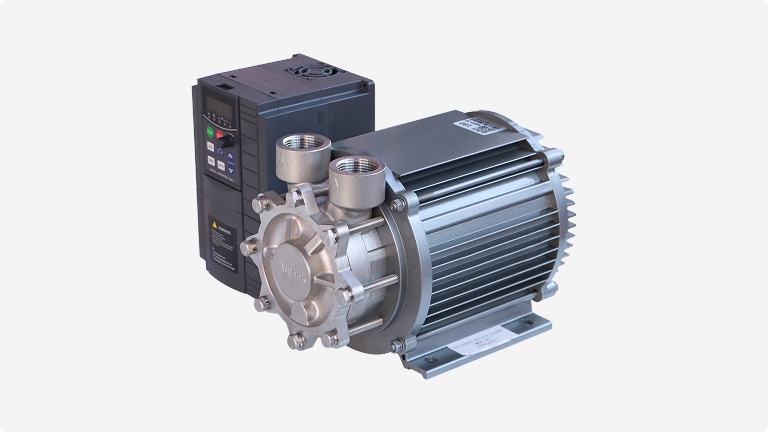

Die Aulank MDP Permanentmagnet-Wirbelpumpe mit Abschirmung verfügt über einen integrierten Permanentmagnetantrieb und eine abgeschirmte Konstruktion. Die Baugruppe besteht aus Pumpendeckel, Regenerativlaufrad, Pumpengehäuse, Wellenhülse, Spindel, Innenmagnet, Isolierhülse und Motorsystem. Das Drehmoment wird durch magnetische Kopplung zwischen den inneren und äußeren Magneten ohne mechanischen Kontakt übertragen, vollständig getrenntDie Abstützung der Antriebsseite von der Fluidseite und der Verzicht auf Gleitringdichtungen reduzieren Leckage- und Wärmestaurisiken bei Hoch- und Tieftemperaturanwendungen. Die kompakte, integrierte Bauweise erhöht die Stabilität und macht die Pumpe geeignet für kontinuierliche Zirkulationssysteme mit hoher Förderhöhe und geringem Durchfluss sowie für präzise Fluidtransfersysteme.

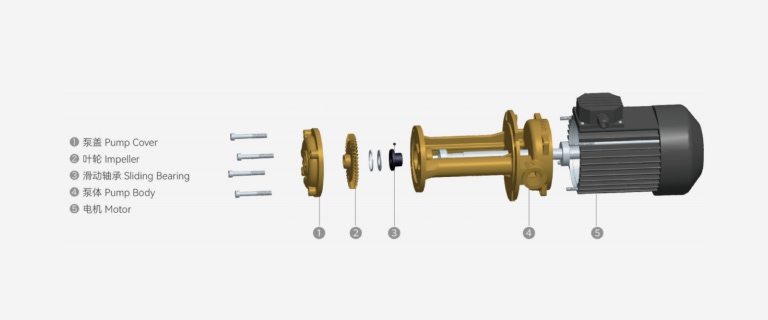

Die vertikale Wirbelpumpe Aulank WL (mit Gleitringdichtung) zeichnet sich durch ihre vertikale Bauweise in Kombination mit einer Gleitringdichtung aus. Die Baugruppe besteht aus Pumpendeckel, Regenerativlaufrad, Gleitlager, Pumpengehäuse und Motorsystem. Die Kraftübertragung erfolgt direkt über die motorgetriebene Welle, während das Regenerativlaufrad ein stabiles, energiespeicherndes Strömungsmuster erzeugt, das sich für Anwendungen mit hoher Förderhöhe und geringem Durchfluss eignet. Die Gleitringdichtung gewährleistet zuverlässige Dichtungsleistung bei gleichzeitig einfacher Wartungszugänglichkeit. Dadurch eignet sich die Pumpe für industrielle Systeme, die Kosteneffizienz, strukturelle Einfachheit und einen langfristig stabilen Betrieb erfordern. Die vertikale Bauweise minimiert den Platzbedarf und ermöglicht die Integration in kompakte Anlagen.

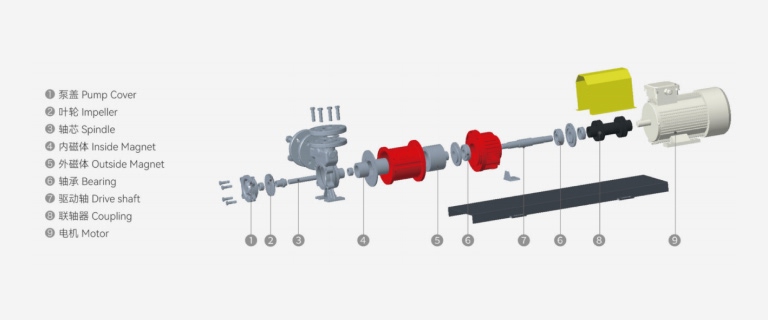

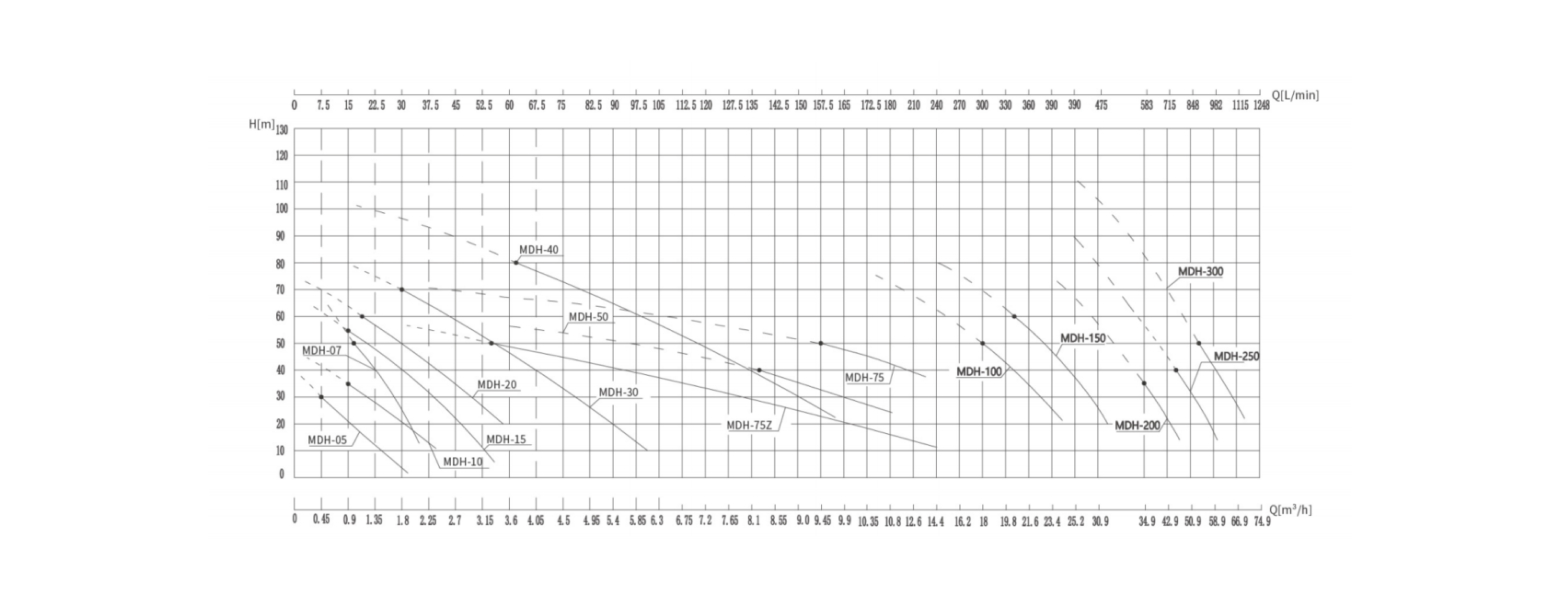

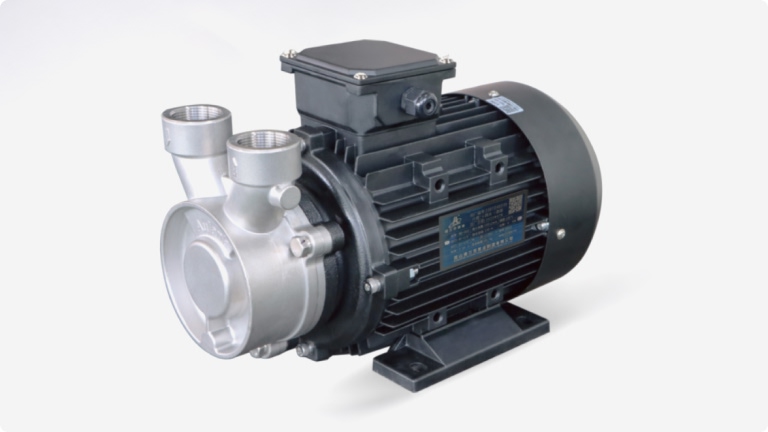

Die magnetische Wirbelpumpe Aulank MDH(L) aus Edelstahl verfügt über einen magnetisch angetriebenen Regenerativpumpenantrieb.Die Pumpe besteht aus Pumpengehäuse, Regenerativlaufrad, Spindel, Innen- und Außenmagneten, Lagersystem, Antriebswelle, Kupplung und Motoreinheit. Das Drehmoment wird kontaktlos über eine Magnetkupplung übertragen. Dadurch sind Antriebs- und Fluidseite vollständig voneinander getrennt, und Verschleiß sowie Leckagerisiken bei hohen und niedrigen Temperaturen werden vermieden. Das Regenerativlaufrad erzeugt ein stabiles, energiespeicherndes Strömungsmuster. Die Pumpe eignet sich daher für Förderhöhen und geringe Fördermengen, Gas-Flüssigkeits-Gemische und kontinuierliche Zirkulation. Das Pumpengehäuse aus Edelstahl und die mehrstufige Oberflächenbehandlung verbessern die Stabilität und die Fluidverträglichkeit in einem breiten Temperaturbereich von -196 °C bis +400 °C.
