Bomba de aceite térmico: Guía técnica para sistemas de fluido térmico industrial

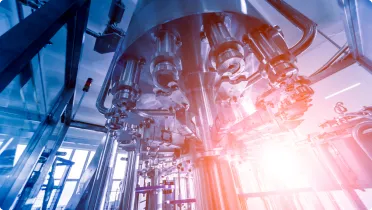

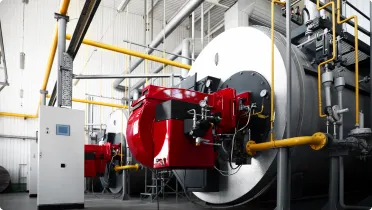

Una bomba de aceite térmico es una bomba diseñada específicamente para circular aceite térmico (también llamado aceite de transferencia de calor o fluido térmico) a través de sistemas de calefacción industrial. A diferencia de las bombas de agua estándar, las bombas de aceite térmico deben manejar fluidos a temperaturas comúnmente entre 150 °C y 400 °C, con alta estabilidad térmica y sellado confiable bajo calor sostenido. Son componentes críticos en bucles de calderas de aceite térmico, controladores de temperatura de moldes, chaquetas de calefacción de reactores y varios equipos de calentamiento de procesos.
Esta guía cubre los aspectos técnicos clave de las bombas de aceite térmico — incluidos principios de funcionamiento, tipos de bomba, selección de materiales y criterios prácticos de selección — para ayudar a ingenieros y equipos de compras a tomar decisiones informadas. Para una introducción más amplia a las bombas de aceite térmico y cómo se integran en los sistemas de transferencia de calor, consulte nuestro artículo: ¿Qué es una bomba de aceite térmico? Guía completa para ingenieros.
Funcionamiento de una bomba de aceite térmico
Una bomba de aceite térmico funciona convirtiendo la energía del motor en energía cinética del fluido, moviendo el aceite térmico a través de un sistema de calefacción de circuito cerrado. El aceite térmico absorbe calor de una fuente de calor (como una caldera o calentador eléctrico), viaja por la tubería hacia intercambiadores de calor o equipos de proceso, libera calor y regresa a la bomba para su recirculación.
En las bombas de aceite térmico de tipo centrífugo como la Aulank WRY-H, el impulsor gira a alta velocidad dentro de la carcasa de la bomba, creando una fuerza centrífuga que empuja el aceite hacia afuera y hacia la tubería de descarga. El lado de succión extrae continuamente el aceite de retorno, manteniendo un bucle de circulación constante. En los modelos de accionamiento magnético, el impulsor es accionado por un acoplamiento magnético externo a través de una camisa de aislamiento; no hay penetración del eje a través de la carcasa de la bomba, lo que elimina la necesidad de un sello dinámico.
Para una comparativa detallada entre bombas de aceite térmico centrífugas y de engranajes, lea: Bombas de aceite térmico centrífugas vs. de engranajes: ¿Qué tipo es el correcto?
Tipos de bombas de aceite térmico
Las bombas de aceite térmico utilizadas en sistemas de fluido térmico industrial generalmente se dividen en dos categorías según el tipo de accionamiento:
Bomba de aceite térmico centrífuga acoplada
Este es el tipo más común para sistemas de aceite térmico de mediano a gran tamaño. La bomba y el motor se conectan mediante un acoplamiento, y la bomba utiliza un sello mecánico del eje para contener el fluido. La serie WRY-H de Aulank es una bomba de aceite térmico centrífuga acoplada con cuerpo de tipo dividido, caja de cojinetes refrigerada por aire y temperatura operativa nominal hasta 350 °C. Se utiliza ampliamente en calderas de aceite térmico, equipos de tratamiento térmico y sistemas de control de temperatura de moldes industriales.
Bomba de aceite térmico de accionamiento magnético
Las bombas de accionamiento magnético utilizan imanes permanentes para transmitir el par a través de una camisa de aislamiento, eliminando por completo el sello mecánico. Esto las hace ideales para sistemas que exigen cero fugas. Las series MDH y MDW de Aulank son bombas de vórtice de accionamiento magnético de acero inoxidable que pueden operar con fluidos térmicos hasta 400 °C. Se utilizan en control de temperatura de semiconductores, circulación de reactores químicos y otros sistemas térmicos de precisión o críticos en seguridad.
Bomba de engranajes para aceite térmico (Desplazamiento positivo)
Para aceite térmico de alta viscosidad o aplicaciones de dosificación precisa, las bombas de engranajes ofrecen un caudal estable e independiente de la presión. Son menos comunes en bucles de calentamiento estándar pero importantes en aplicaciones de proceso específicas. Consulte: Bombas de aceite térmico centrífugas vs. de engranajes: ¿Qué tipo es el correcto? para una comparativa detallada.
| Característica | Centrífuga acoplada (WRY-H) | Vórtice de accionamiento magnético (MDH/MDW) | Bomba de engranajes (MDC-X/MDC-K) |
|---|---|---|---|
| Temperatura máx. | 350 °C | 400 °C | hasta 400 °C (MDC-X) / 250 °C (MDC-K) |
| Tipo de sello | Sello mecánico | Sin sello (acoplamiento magnético) | Sello magnético o mecánico |
| Riesgo de fuga | Bajo (depende del sello) | Cero | Cero (magnético) / Bajo (mec.) |
| Característica del caudal | Alto caudal, altura moderada | Bajo caudal, alta altura | Caudal estable, independiente de la presión |
| Ideal para | Bucle de calderas, sistemas grandes | Controladores de temperatura (TCU) de precisión, reactores químicos | Aceite de alta viscosidad, dosificación |
| Refrigeración | Refrigerado por aire (no necesita agua) | Autocirculante | Variable |
Materiales clave para bombas de aceite térmico
La selección de materiales afecta directamente la vida útil y la fiabilidad de la bomba a altas temperaturas. Los componentes principales y los materiales comunes utilizados en las bombas de aceite térmico Aulank incluyen:
| Componente | WRY-H (Centrífuga) | MDH/MDW (Accionamiento magnético) |
|---|---|---|
| Cuerpo de bomba | Hierro fundido | Acero inoxidable (304/316L) |
| Impulsor | Hierro fundido | Acero inoxidable |
| Eje / Husillo | Acero al carbono | Cerámica / acero inoxidable |
| Cojinete | Cojinete deslizante (lubricado con aceite) | Cojinete cerámico / SiC |
| Sello | Sello mecánico para alta temperatura | Ninguno (camisa de aislamiento magnético) |
| Camisa de aislamiento | N/A | Acero inoxidable / Hastelloy / PEEK |
Aulank también utiliza materiales avanzados como impulsores de PEEK y camisas de aislamiento cerámicas para aplicaciones que requieren mayor resistencia química o menores pérdidas por corrientes parásitas a temperaturas extremas.
Cómo seleccionar la bomba de aceite térmica adecuada
Elegir la bomba de aceite térmica correcta comienza comprendiendo los parámetros de su sistema. Esta es una lista de verificación práctica que utilizamos cuando ayudamos a los clientes con la selección de bombas:
1. Temperatura de operación: ¿Cuál es la temperatura real de trabajo del aceite térmico? Si es inferior a 350 °C, el tipo centrífugo WRY-H suele ser suficiente. Por encima de 350 °C, los modelos de accionamiento magnético como la serie MDH son una mejor opción.
2. Caudal y altura: Estos se determinan según el diseño de su tubería, la capacidad del intercambiador de calor y la resistencia del sistema. Sobredimensionar desperdicia energía; subdimensionar crea escasez de caudal. Adaptamos los modelos a sus valores calculados o medidos.
3. Requisito de fuga: Si su instalación no puede tolerar ninguna fuga de aceite térmico — por ejemplo, en salas limpias de semiconductores o procesos adyacentes a la alimentación — una bomba de accionamiento magnético es la elección clara. Para cuartos de calderas estándar, una bomba con sello mecánico bien mantenida funciona perfectamente.
4. Espacio de instalación y tubería: Algunos sistemas tienen restricciones de instalación estrechas. Las dimensiones de la bomba, la orientación de las conexiones y los tamaños de entrada/salida deben coincidir con el espacio disponible. Proporcionamos planos dimensionales y podemos ajustar las conexiones de brida o rosca.
5. Requisitos del motor: Voltaje, frecuencia, certificación a prueba de explosiones y clase de eficiencia varían según la región y la aplicación. Configuramos los motores en función de su suministro eléctrico local y las condiciones del sitio.
Para sistemas de tuberías de aceite térmico a larga distancia, la selección de bombas implica consideraciones adicionales sobre pérdida por fricción y NPSH. Consulte: Bomba de transferencia de aceite térmico: Selección para tuberías a larga distancia.
Para una guía paso a paso sobre la selección de bombas de aceite de alta temperatura para sistemas específicos, consulte: Cómo elegir una bomba de aceite de alta temperatura para su sistema.
Conceptos básicos de mantenimiento de bombas de aceite térmico
Un mantenimiento adecuado extiende la vida útil de la bomba y previene paradas no programadas. Puntos clave de mantenimiento para bombas de aceite térmico industriales:
Monitorear la temperatura del cojinete: Para las bombas refrigeradas por aire WRY-H, verifique que las aletas de enfriamiento estén limpias y sin obstrucciones. La acumulación de polvo o residuos reduce la disipación de calor. La temperatura del cojinete debe mantenerse dentro del rango especificado por el fabricante.
Comprobar el estado del sello (bombas con sello mecánico): Inspeccione regularmente el área del sello buscando filtraciones o goteo de aceite. Una pequeña cantidad de filtración es normal durante el periodo de asentamiento, pero una fuga persistente indica desgaste o daño del sello.
Calidad del aceite térmico: El aceite térmico degradado aumenta la viscosidad, acelera la formación de coque y acorta la vida útil de los componentes de la bomba. Siga las pautas de reemplazo y filtración del fabricante del aceite.
Vibración y ruido: Una vibración o ruido inusual durante la operación puede indicar desgaste del cojinete, desequilibrio del impulsor o cavitación. Aborde estos problemas tempranamente para evitar daños secundarios.
Bombas de accionamiento magnético: Requieren menos mantenimiento rutinario ya que no hay sello que reemplazar. Sin embargo, asegúrese de que el aceite térmico esté limpio y libre de partículas ferromagnéticas, que puedan interferir con el acoplamiento magnético.
Comprensión de la circulación de aceite térmico en sistemas de calefacción

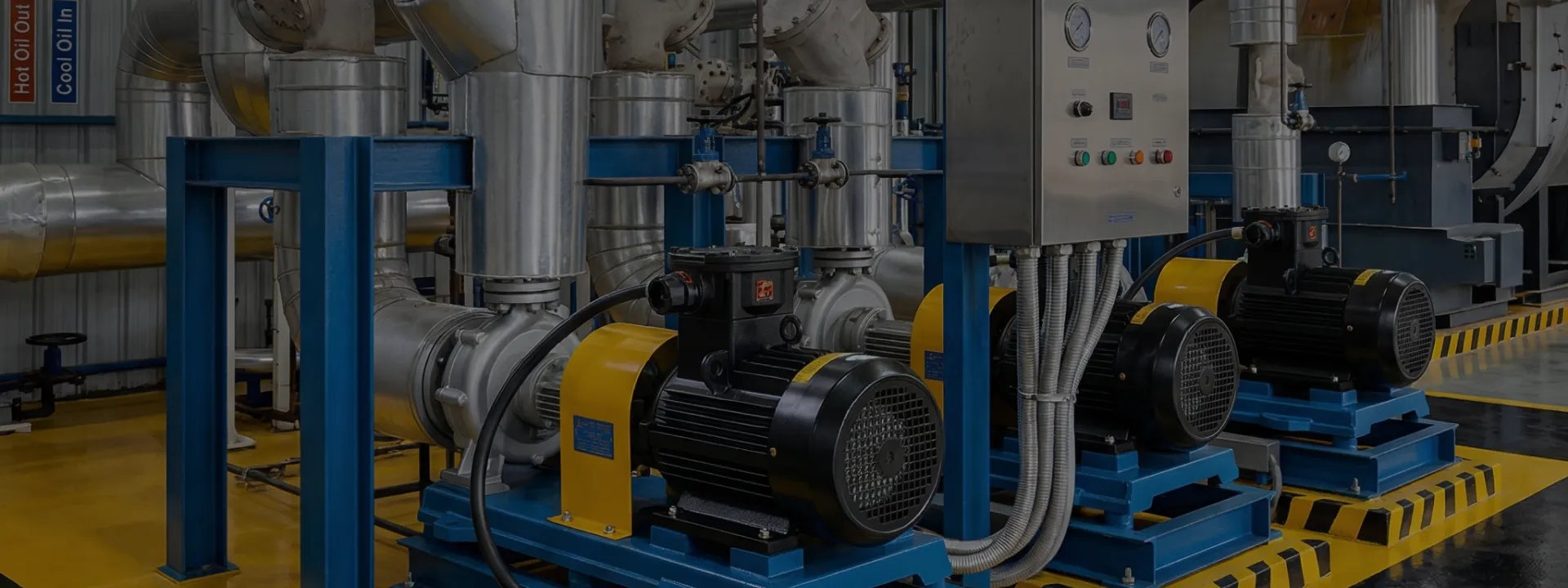

En un sistema de calefacción de aceite térmico típico, la bomba de aceite térmico se instala entre la fuente de calor (caldera o calentador eléctrico) y el equipo de proceso (molde, reactor, intercambiador de calor, etc.). La bomba mantiene la circulación del aceite térmico a un caudal constante, garantizando una distribución uniforme del calor en todos los puntos del bucle.
Los factores de diseño del sistema que afectan el rendimiento de la bomba incluyen la longitud total de la tubería, el número de codos y válvulas, los cambios de elevación y la caída de presión del intercambiador de calor. La bomba debe proporcionar suficiente altura para vencer la resistencia total del sistema manteniendo el caudal requerido. Para principios de diseño de sistemas de circulación de aceite térmico, consulte: Bomba de circulación de aceite térmico: Funcionamiento y guía de selección.
Por qué trabajar con Aulank para sus necesidades de bombas de aceite térmico

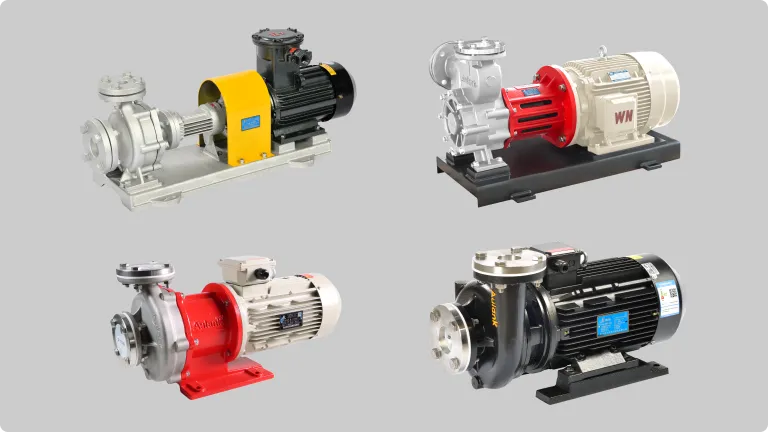

Aulank fabrica bombas industriales desde 2008, con un enfoque en la transferencia de fluidos a altas y bajas temperaturas. Nuestra gama de bombas de aceite térmico — incluida la serie centrífuga WRY-H y las series de accionamiento magnético MDH/MDW — cuenta con más de 17 años de experiencia aplicada en sistemas de aceite térmico en los sectores de procesamiento químico, nueva energía, fundición a presión y fabricación de equipos.
Ofrecemos suministro directo de fábrica, soporte técnico para selección, personalización OEM y servicio postventa. Con 77 patentes, certificaciones CE y CCC, y una capacidad de producción anual superior a 100.000 unidades, estamos equipados para apoyar tanto la evaluación de muestras como la producción en volumen para sus requisitos de bombas de aceite térmico.
